 산업 현장의 진동 계측은 점점 대형화, 무인화, 고속화 되어가는 각종 설비의 정상적인 조업상태 유지와 운용의
효율을 높이고 조업비용을 감소시키는 등 그 중요성이 점차 강조되고 있다. 이러한 추세에 따라 개발된 진동 컨버터는 각종설비의 주요개소에 설치 되어 진동의 검출 및 진동의 변화추이를 지속적으로 감시함으로서 설비의 이상 유무를 적기에 파악하여 설비의 안전성을 향상
시키는 저비용 고효율의 진동 계측 기기 이다.
 |
설치 및 조작이 쉽고 간편 |
|
가속도, 속도, RMS, PK 측정 가능 |
|

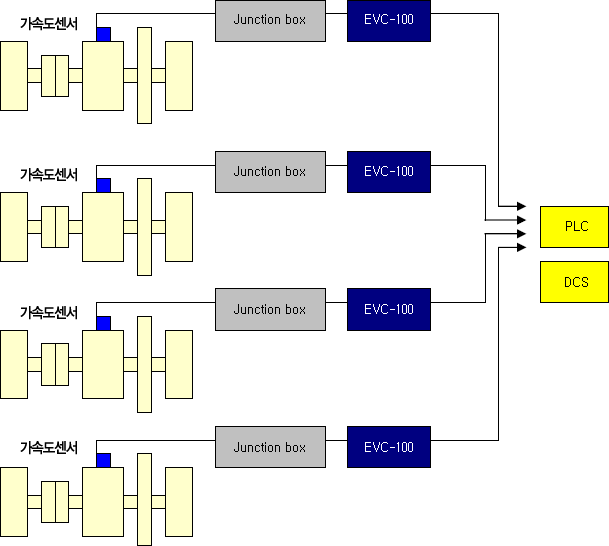

PLC, DCS 등에 4 ~ 20㎃ 입력, 진동모니터링 가능 |
|
진동센서의 연결 및 단락 여부 확인 가능 |
|
Fan |
|
Blower |
|
Compressor |
|
Motor |
|
Pump |
|
Gear Box |
|
기타 저비용으로 효율적인 진동 관리가 필요한 설비 등 |
| 구 분 |
사 양 |
| Sensor |
PA-01, EA-50 (50mV/g) |
| 측정 범위 : |
|
| 가속도(ACC) |
0.5, 1, 2.5, 5, 10, 25, 50 g (RMS) |
| 가속도(ACC) |
0.5, 1, 2.5, 5, 10, 25, 50 g (pk) |
| 속 도(VEL) |
5, 10, 25, 50, 100, 250, 500 mm/s (RMS) |
| 속 도(VEL) |
5, 10, 25, 50, 100, 250, 500 mm/s (pk) |
| 주파수 범위 : |
|
| 가속도(ACC) |
10Hz ~ 1kHz(Low)
1kHz ~ 10kHz(High)
10Hz ~ 10kHz(Full) |
| 속 도(VEL) |
10Hz ~ 1kHz |

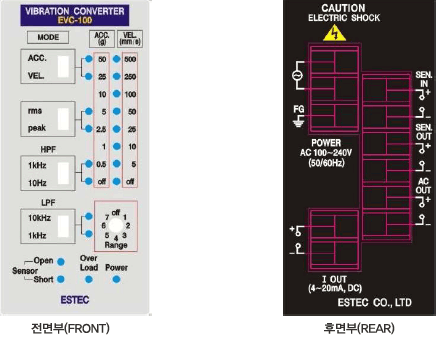

| Signal Output : |
|
| AC OUT |
0 ~ 5 V |
| SEN. OUT |
0 ~ 2.5 V |
| DC Current |
4 ~ 20㎃(PLC, DCS등 입력) |
| Dimension |
47(W) X 96(H) X 151(D) mm |
| Power |
AC 100 ~ 240V, 50 ~ 60Hz |
| 사용온도 |
-10 ~ 60℃ |
|
|
|
|
|
|
|
|
