콘베이어 벨트를 사용하여 대량의 원료를 이송하는 설비에 있어서 원료 중에 혼입되어 있는 각종 금속편은 생산 제품의 품질에 영향을 미치게 되며, 경우에 따라 이송용 콘베이어 벨트의 파손을 유발하여 연속 처리되는 원료의 이동을 단절시켜 생산성 저하의 원인이 된다. 따라서 이런 피해를 줄이기 위해 원료중의 금속 등을 제거 할 수 있는 장치를 필요로 하게된다.
본 금속편 검출기는 콘베이어 벨트에 장착하여 ORE, COKES 등의 이송원료에 혼입된 금속편을 검출하여 벨트정지 장치나 금속편 제거장치 등을 동작시켜 금속편을 제거하여 사고를 미연에 방지 할 수 있게 해준다. |
|
| |
 |
 |

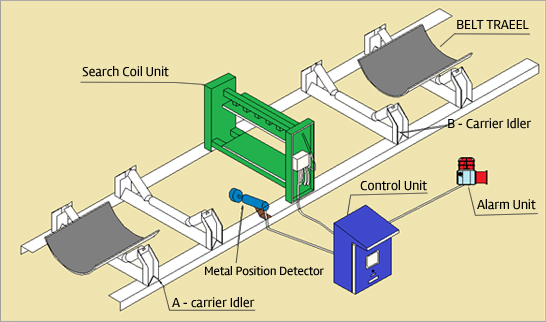

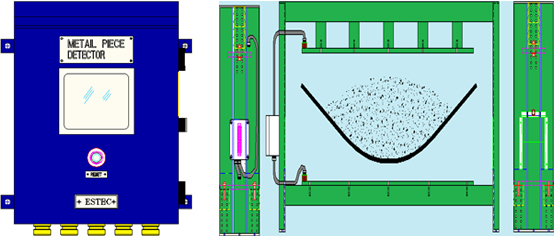

Control Unit(제어부) : ETMD-2001 |
|
Search Coil Unit(코일부) : ETMD-2002 |
|
Alarm Unit(경보기)-(OPTION) |
|
Metal Positon Detector(금속위치검출기)-(OPTION) |
|
 |
|
| |
 |
|
설치 및 조작 용이 |
|
스틸코드 벨트에 적용(2200㎜) |
|
Door Open 감시 센서 부착 |
|
금속편 Size별 감도레벨 설정 가능 |
|
Function, Metal, Fault 지시 LED Bar |
|
벨트이음부(스틸코드) 관련 알고리즘 적용 |
|
Microprocessor 기반 제어 |
|
외부 노이즈에 의한 오동작 최소화 |
|
다양한 외부출력 |
|
외국제품 대비 문제 발생시 신속한 부품조달 및 A/S용이 |
|
|
| |
 |
|
Power : Switch Selectable
AC 110 / 220V, 2A 60Hz |
|
Belt Speed : 1 ~ 300m/min |
|
Construction(코일부) : FRP, 목재 |
|
사용온도
- 제어부 : -10 ~ 50 ℃
- 코일부 : -10 ~ 80 ℃
|
|
Output : Belt stop, Fault Status, Power Status등 |
|
Display : 7-Segment LED |
|
Alarm Output : AC 110/220V 출력 |
|
외 함(제어부) : SUS, 방진, 방수 |
|
 |
|
| |
 |
|
Search Coil 발/수신부 높이 600mm : 200mm X 200mm X 10t 이상 |
|
(SS41 사각시편 기준) |
|
|
| |
 |
|
Dimension : 380mm (W) x 290mm (D) x 500mm (H) |
|
재질 : SUS 304 |
|
두께 : 2t |
|
|
| |
 |

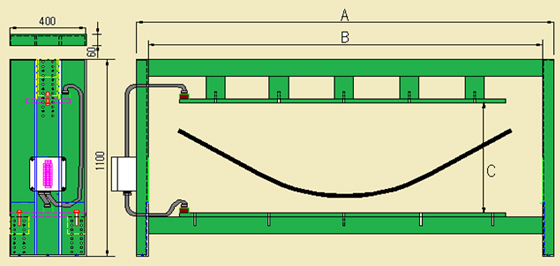

BELT
WIDTH |
2200
|
| A |
2740 |
| B |
2620 |
| C |
600~650 |
|
- 상기의 칫수는 현장환경에 따라 달라질 수 있음 |
|
| |
|
|
|
|
|
|
|
|
