MODEL : ETMD-3002M
|
|
Material : FRP, PVC, ACETAL, BAKELITE |
|
Swing Away Type : 상부코일(Generate Coil) 보호 |
|
Swing Arm angel : 90º
|
|
구성품 : Generate Coil (Swing감지 근접센서 포함) + Receive Coil + Support Frame
|
|
Bele Width : 1400 ~ 1800mm
|
|
|
| |
 |
|
벨트폭 : 1400mm, Search Coil 송,수신부 높이 : 500mm 기준
- 검출 SIZE : 100mm X 100mm X 10t (SS 41기준) |
|
벨트폭 :1600mm, Search Coil 송,수신부 높이 : 550mm 기준
- 검출 SIZE : 150mm X 150mm X 10t (SS 41기준) |
|
벨트폭 :1800mm, Search Coil 송,수신부 높이 : 600mm 기준
- 검출 SIZE : 200mm X 200mm X 10t (SS 41기준) |
|
- 검출 금속편의 크기는 현장여건, 설치환경, 감도설정 및 송·수신부
높이 등에 따라 달라질 수 있음. |
|
|
| |
 |

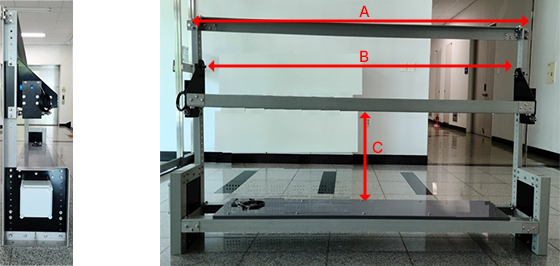

BELT
WIDTH |
1400 |
1600 |
1800 |
| A |
1780 |
1980 |
2280 |
| B |
1660 |
1860 |
2160 |
| C |
500~550 |
500~550 |
550~600 |
|
.png)
- 상기의 칫수는 현장환경에 따라 달라질 수 있음 |
|
| |
|
|
|
|
|
|
|
|
