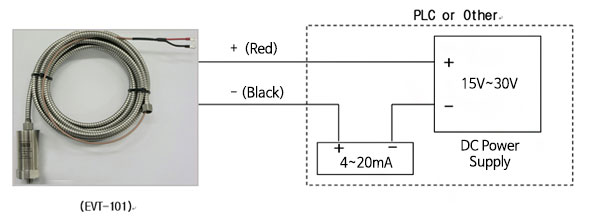

EVT101 Series는 Loop Power Vibration Transmitter로서 가속도,
속도, 변위 등진동값에 비례한 4 ~ 20㎃의 DC 전류가 출력되어,
PLC, DCS 등 상위시스템에 직접 입력됨으로서
Vibration Monitoring을 가능하게 하는 진동센서 이며, 산업현장의 모터, 펌프, 기어박스 등 회전체의 진동측정이 가능하고 설치가 용이하며 범용의 용도로 적용이 가능한 Model 이다. |
|
|
- LOOP POWER 이용
- 가속도, 속도, 변위 등 진동 Level에 비례한 4 ~ 20㎃ 전류 출력
- PLC, DCS 등에 4 ~ 20㎃ 입력, Vibration Monitoring 가능
- 간편한 설치, 저가격의 Vibration Monitoring 구현
|
- FAN, Blower
- Compressor, Gear Box
- Motor, Pump 등
|
|
|
|
|
|
|
| Mode |
| A |
Acceleration |
| V |
Velocity |
| D |
Displlacement |
| Range Type |
| R |
RMS |
| P |
PEAK |
| PP |
PEAK TO PEAK |
| Cable Length |
| 05 |
5M (Standard) |
| 10 |
10M(Option) |
| Range |
| Acceleration |
Velocity |
Displlacement |
| 1 |
0~1g |
10 |
0~10mm/s |
1000 |
0~1000㎛ |
| 2 |
0~2g |
20 |
0~20mm/s |
| 5 |
0~5g |
50 |
0~50mm/s |
| 10 |
0~10g |
100 |
0~100mm/s |
| 20 |
0~20g |
|
|
| 50 |
0~50g |
- ex1) EVT101-AR05-05
- MODE : Acceleration
- Range Type : RMS
- Range : 0 ~ 5g
- Cable Length : 5M
- ex2) EVT101-VR10-10
- MODE : Velocity
- Range Type : RMS
- Range : 0 ~ 10mm/s
- Cable Length : 10M
|
|
|
|
|
|
|
|
